水泥基渗透结晶如何使用，养护要点和常见问题

来源：卓兴防水网2025-06-20浏览：388次

水泥基渗透结晶型防水材料是一种通过化学反应形成晶体结构来堵塞混凝土孔隙的高效防水材料，广泛应用于地下室、水池、隧道等工程。其核心原理是活性物质在水分作用下渗透至混凝土内部，与游离钙离子反应生成不溶性结晶，从而永久性封闭渗水通道。以下是关于水泥基渗透结晶如何使用指南：

一、基层处理

1.表面清理

彻底清除基层表面的油污、浮灰、脱模剂等杂质，确保混凝土基面露出坚实结构。对于旧混凝土，需用钢丝刷或喷砂机处理至粗糙度达标（无光面）。

关键点：若基层有大于0.4mm的裂缝，需先采用环氧树脂或聚合物砂浆修补，避免影响结晶渗透效果。

2.湿润基面

施工前2小时充分湿润混凝土，保持饱和面干状态（无明水但内部含水）。过度积水会稀释材料浓度，需用海绵吸除。

二、材料调配

1.配比控制

按照产品说明书严格调配粉料与清水比例（通常为5:2），使用电动搅拌器低速混合至无颗粒糊状。静置熟化3分钟后再轻微搅拌一次。水泥基渗透结晶的作用也有相关介绍。

注意：一次调配量需在30分钟内用完，避免初凝失效。

2.添加剂使用

在潮湿环境中可掺加1%-2%的速凝剂；对抗冻要求高的工程建议添加5%的硅灰提升密实度。

三、施工工艺

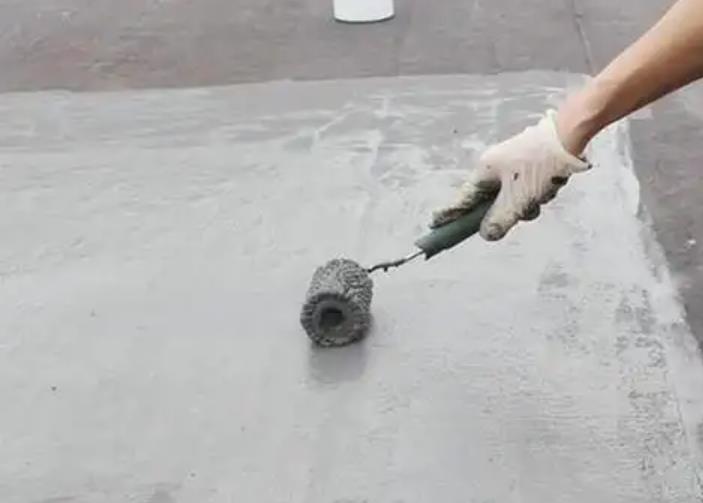

1.涂刷法

-第一遍用硬毛刷垂直方向涂布，用量约0.8kg/㎡，确保完全覆盖基层。

-间隔4-6小时（触干不粘手）后，第二遍水平方向交叉涂刷，总厚度达到1.2mm。

技巧：阴角处先做50cm宽加强层，管道根部采用"一布两涂"工艺。

2.干撒法（适用于新浇混凝土）

在混凝土初凝前，按1.5kg/㎡均匀撒布粉料，立即用抹光机压实，使材料嵌入表层1-2mm深。

3.喷涂法（大面积施工）

采用专用喷枪（压力0.5-0.8MPa）分层施工，每遍间隔时间根据温湿度调整，夏季需缩短至2-3小时。

四、养护要点

1.湿养护

终凝后采用雾状喷水养护，每天3-4次持续72小时。低温环境（<5℃）需覆盖塑料薄膜保温保湿。

2.养护禁忌

-避免暴晒导致表面龟裂

-禁止7天内承受水流冲刷

-冬季施工后48小时内防止冻融循环

五、常见问题解决

1.结晶延迟

当环境温度低于10℃时，可采用40℃温水拌料，或在涂层表面覆盖电热毯促进反应。

2.局部失效

若发现个别区域未形成结晶，需凿除至坚实基面后重新施工，并检查是否为基层脱模剂残留导致。

3.与其他材料复合使用

与卷材复合时，应先做渗透结晶层，48小时后再施做高分子卷材，中间需设置无纺布隔离层。

水泥基渗透结晶如何使用通过上述系统化施工，水泥基渗透结晶材料可形成与混凝土同寿命的防水层。工程案例显示，正确使用的项目15年后仍保持90%以上的有效结晶率。需特别注意：不同品牌产品的活性成分差异较大，建议施工前进行小样测试，确保与当地混凝土的相容性。最近还有介绍聚氨酯防水材料的优缺点。
