23441防水卷材执行标准制定背景、技术要点和应用优势

来源：卓兴防水网2025-08-29浏览：454次

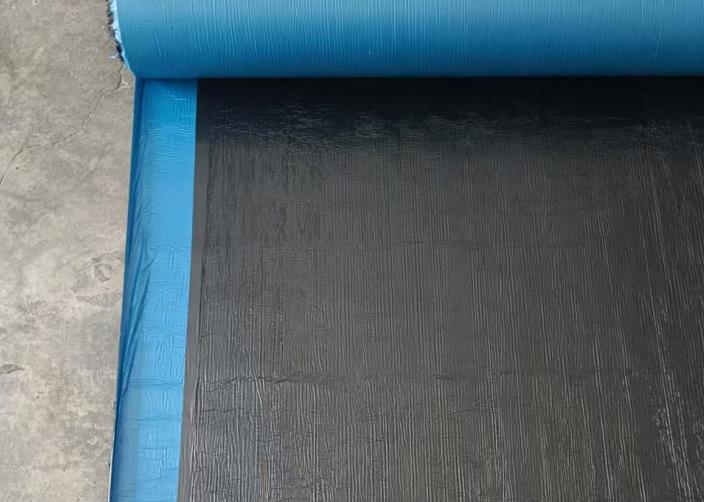

自粘聚合物改性沥青防水卷材（执行标准GB- 23441）是目前建筑防水工程中广泛应用的高性能防水材料。该标准由国家市场监督管理总局和国家标准化管理委员会联合发布，对产品的分类、技术要求、试验方法、检验规则等作出了明确规定，为行业提供了统一的质量依据。本文将围绕该标准的制定背景、技术要点、应用优势展开详细解读。

一、GB- 23441标准的制定背景与意义

随着建筑防水要求的不断提高，传统沥青防水卷材暴露出施工污染大、接缝可靠性差等缺陷。2009年发布的GB- 23441-2009《自粘聚合物改性沥青防水卷材》标准，首次针对自粘型产品建立完整技术体系。该标准通过引入聚合物改性沥青技术（如SBS、APP改性）和自粘层设计，解决了传统材料需要明火施工的痛点，显著提升了防水层的整体性和环保性。2020年修订版（GB- 23441-2020）进一步强化了耐候性、剥离强度等关键指标，新增了人工气候老化等检测项目，体现了行业向高性能、长寿命方向发展的趋势。

二、核心性能指标解析

1. 物理力学性能

标准按拉伸性能将产品分为Ⅰ型（≥500N/50mm）和Ⅱ型（≥800N/50mm），适用于不同建筑部位。以3mm厚卷材为例，其断裂延伸率需≥30%，最大峰拉力下的延伸率需≥15%，确保材料在结构变形时的适应性。

2. 粘结性能

自粘特性是核心优势，标准规定卷材与铝板在23℃下的剥离强度≥1.5N/mm，70℃持粘性测试中滑移量需≤2mm。实际工程中，优质产品的剥离强度可达3-5N/mm，如宇泽建材生产的PY类卷材通过添加特种橡胶增粘剂，实现了与混凝土基层的化学键合。

3. 耐久性要求

新增的耐热性测试要求80℃条件下无流淌、滴落；低温柔性需通过-20℃（Ⅰ型）或-30℃（Ⅱ型）弯折无裂纹。人工气候加速老化测试模拟25年使用环境，要求拉力保持率≥80%，延伸率保持率≥70%。这在防水涂料和防水卷材哪个好中也有介绍。

三、生产工艺与技术创新

1. 原材料选择

优质产品采用70号以上道路沥青为基础，添加8-12%的SBS改性剂形成三维网络结构。自粘层通常由丁基橡胶、萜烯树脂等组成，部分企业如东方雨虹已开发出反应型自粘胶层，可实现与后浇混凝土的分子级结合。

2. 关键工艺控制

改性沥青制备需在180-190℃下高速剪切搅拌4小时以上

覆膜工序采用双面硅油隔离膜，保证剥离力稳定在1.5-3N/cm范围

在线红外测温系统控制涂布温度在160±5℃，避免胶层老化

四、工程应用技术要点

1. 基层处理

混凝土基层含水率需≤8%，凹凸不平处采用1:2.5水泥砂浆找平。特殊部位（阴阳角、管根）应做半径≥50mm的圆弧处理。

2. 施工工艺

预铺反粘法：先将卷材空铺于垫层，后浇结构混凝土形成互锁结构。

湿铺法：采用水泥素浆作为粘结介质，适用于潮湿基层。

低温施工时需采用热风枪辅助激活胶层，环境温度不宜低于5℃。

3. 节点处理

泛水部位应设置附加层，宽度≥500mm；穿墙管周边采用金属箍加强密封，卷材收头处用密封膏封闭。

GB- 23441标准的实施推动了我国建筑防水材料的技术升级。随着绿色建筑和装配式建筑的发展，高性能自粘卷材将在屋面、地下室、隧道等工程中发挥更大作用。工程实践表明，严格按标准选材并规范施工的项目，防水保质期可从传统的5年延长至15年以上，全生命周期成本降低约40%。未来需进一步加强市场监管，促进行业从价格竞争向价值竞争转型。对于价格在防水卷材施工多少钱一平米有着详细的介绍。
