防水材料成分都有哪些，有哪些应用场景

来源：卓兴防水网2025-09-10浏览：384次

防水材料作为建筑、交通、工程等领域不可或缺的功能性材料，其性能优劣直接关系到建筑物的使用寿命和安全性。随着科技发展和环保要求的提高，防水材料成分体系经历了从传统沥青基到高分子复合材料的迭代升级。

一、基础成膜物质：防水材料的骨架体系

1.沥青类材料：仍是主流防水卷材的核心基材

石油沥青通过氧化或改性处理后形成的防水材料，占据建筑防水市场50%以上份额。其中SBS（苯乙烯-丁二烯-苯乙烯）改性沥青通过添加8-12%的弹性体，使材料在-25℃至100℃范围内保持弹性，拉伸强度提升3倍以上。APP（无规聚丙烯）改性沥青则更耐高温，软化点可达160℃。

2.高分子合成材料：高端防水市场的主力军

聚氨酯（PU）防水涂料采用异氰酸酯与多元醇反应形成网状结构，固含量达92%以上，成膜后延伸率超过450%。三元乙丙橡胶（EPDM）卷材凭借分子链饱和结构，耐老化性能突出，使用寿命可达30年。热塑性聚烯烃（TPO）材料融合了EPDM的耐久性与PVC的可焊接性，通过紫外线吸收剂和抗氧剂的协同作用，在光伏屋面领域应用广泛。

3.水泥基复合材料：刚性防水的中坚力量

聚合物改性水泥（PMC）通过掺入8-15%的丁苯乳液或丙烯酸酯，孔隙率降低至5%以下。渗透结晶型材料含有活性硅酸盐成分，能与Ca(OH)₂反应生成枝蔓状晶体，实现0.4mm裂缝的自修复。

二、功能添加剂：性能调控的关键要素

1.增强体系：玻璃纤维网格布作为防水卷材增强层时，克重需达120g/m²以上；聚酯胎基的纵横向拉力比应控制在1.2:1以内。

2.抗老化组合：受阻胺光稳定剂（HALS）与二苯甲酮类紫外线吸收剂复配时，能使TPO卷材在QUV加速老化4000小时后保持85%性能。

3.环保阻燃剂：氢氧化铝（ATH）填充量达60%时可达UL94V-0级，但会降低材料延伸率。新型磷氮系膨胀阻燃剂（如聚磷酸蜜胺盐）添加15%即可使氧指数提升至32，且不影响施工性能。

三、应用场景与材料选择策略

1.地下工程：宜选用预铺反粘类高分子自粘胶膜（如HDPE+非沥青基胶层），搭接边热风焊接强度需大于母材。某长江隧道工程采用该技术，渗漏率降至0.02‰以下。

2.种植屋面：需要耐根穿刺组分，德国FLL标准要求添加2%的化学阻根剂（如三唑类化合物）。北京某生态建筑项目使用铜离子改性TPO卷材，10年根系检测穿透率为零。

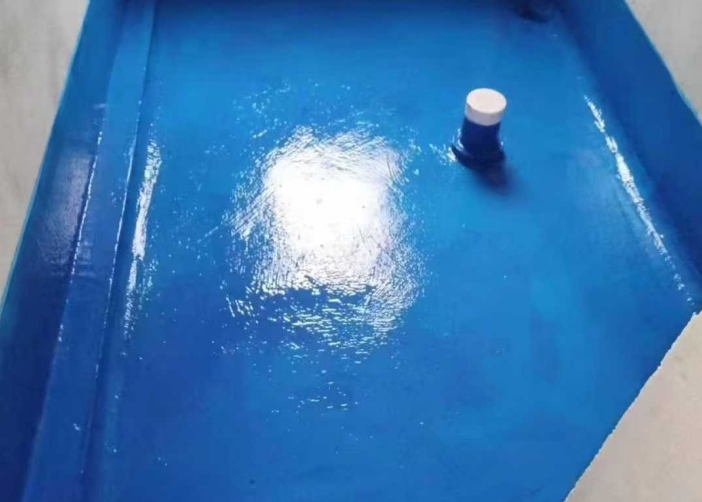

3.卫浴间：建议使用单组分聚氨酯涂料（固含量≥94%），阴角部位采用无纺布增强处理。实测数据显示，1.5mm厚涂膜在0.3MPa水压下72小时无渗漏。

当前防水材料成分正经历从单一防渗向多功能集成的转变，2024年新发布的GB/T23457-2024标准已增加对材料环境适应性的分级要求。
