非固化和卷材怎么施工，质量验收标准是什么

来源：卓兴防水网2025-09-26浏览：271次

在建筑防水工程中，非固化橡胶沥青防水涂料与防水卷材的复合施工技术因其优异的性能被广泛应用。以下是两种材料协同施工的详细工艺流程及注意事项：

一、施工前准备

1.基层处理

基层需坚实平整，无起砂、空鼓和裂缝。阴阳角应做成半径≥50mm的圆弧形，管道根部等细部节点需用水泥砂浆抹成八字坡。根据《屋面工程技术规范》（GB50345-2012），基层含水率应≤9%（检测方法：1㎡卷材平铺3小时后无明水）。

2.材料准备

非固化涂料：需加热至180-200℃熔化成流动状态（采用专用电加热设备，严禁明火）。

卷材：SBS改性沥青类卷材需匹配非固化涂料，厚度≥3mm（重要部位建议4mm）。

辅材：基层处理剂、金属压条、密封膏等。

二、核心施工工艺

1.非固化涂料施工

喷涂法：采用专用喷涂设备，压力调至4-6MPa，喷枪距基层30-50cm呈扇形喷涂。先处理节点部位（如管根、落水口），再大面施工，厚度≥1.5mm（参考用量2.5kg/㎡）。

刮涂法：用齿形刮板分两次施工，第一遍厚度0.8-1.0mm，表干后（约2小时）刮涂第二遍。重点部位应加铺聚酯布增强。

2.卷材铺贴

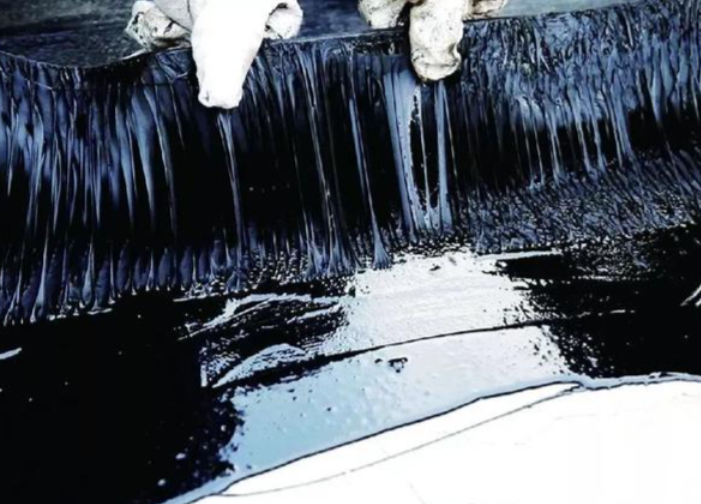

热熔法：趁涂料未冷却时（60-80℃），将卷材预铺定位后，用火焰喷枪加热卷材粘结面至沥青层发亮，随即滚压粘贴。搭接宽度：长边≥80mm，短边≥100mm，搭接缝需溢出沥青条。

冷粘法：适用于自粘卷材，撕去隔离膜后直接粘贴于非固化涂层上，用压辊排除气泡。

3.复合施工关键点

涂料喷涂与卷材铺贴需同步进行，间隔时间≤30分钟，防止涂料表面结皮影响粘结。

双层卷材施工时，上下层接缝应错开1/3幅宽，且禁止垂直重叠。

三、细部节点处理

1.阴阳角：涂料加铺500mm宽聚酯布，卷材按"八"字型裁剪铺贴。

2.管道根部：涂料包裹管道高度≥250mm，卷材上翻后用金属箍固定。

3.变形缝：缝内填塞聚乙烯泡沫棒，涂料覆盖后附加500mm宽卷材层。

四、质量验收标准

1.现场检测

粘结强度：按《建筑防水工程现场检测技术规范》（JGJ/T299-2013）进行拉拔试验，≥0.5MPa为合格。

完整性：48小时闭水试验或2小时淋水试验无渗漏。

2.常见问题处理

鼓泡：割破后注入非固化涂料重新压实。

翘边：清理后补涂涂料，用热风焊枪加热修复。

五、安全与环保措施

1.热熔施工时配备灭火器材，5级风以上停止作业。

2.废弃材料按《建筑废弃物处理规范》分类回收，严禁焚烧。

3.施工现场VOC排放需符合《GB50325-2020》标准。

六、工程案例对比

某地下车库项目对比数据：

传统卷材单独施工：年均渗漏率8.7%

非固化+卷材复合施工：3年零渗漏，维修成本降低62%

该技术通过非固化涂料的蠕变性补偿基层开裂，配合卷材的高强度，形成"刚柔并济"的防水体系。施工时需特别注意温度控制与工序衔接，建议由持有《防水工职业技能证书》的专业人员操作。随着《建筑与市政工程防水通用规范》（GB55030-2022）的实施，此类复合防水系统在重点工程中的应用比例已提升至75%以上。
